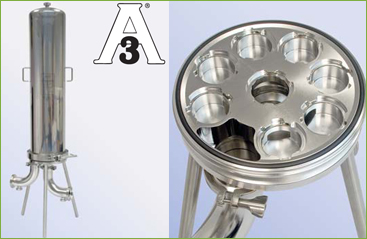

FBT Series Filter Housings - 8 Round

专门设计用于过滤液体 FBT系列卫生壳体专门设计用于食品和饮料行业中的液体过滤1。 • 无缝隙、抛光和卫生设计可提高清洁能力和微生物安全性 • 使用316L不锈钢润湿部件和高质量焊缝，实现优异的抗腐蚀和耐用性 • 可产生较高的成本效益，同时不影响品质和性能 FBT滤壳可提供标准卫生级和3-A卫生级两种设计类型，前者允许选择各种接头，后者可满足3-A卫生标准#10-04的要求。特性和优势 • T型多轮过滤器壳体 • 根据滤芯类型和尺寸要求，适用于高达820升/分钟（216 USgpm）的流量 • 适用于CIP和SIP • 带斜面的滤壳管板和无菌性滤壳密封件可提高排液能力，实现滤壳头部和杯部之间的无缝隙连接。 • 电解抛光头部、弯头和镜面抛光杯部确保关键区域的最佳清洁能力，同时具有成本效益 • 除了7号卡销的传统半月形部分，新型滤芯锁紧设计还有另外开孔，可提高清洁能力和排液能力 • 易于操作的V带外壳罩可简化操作流程 • 带夹紧器和对头焊接接头选项的滤壳满足3-A卫生标准#10-04的设计要求 • 设计满足EC压力设备指令（PED）97/23/EC、ATEX 94/9/EC II组2类要求

了解更多

需要帮助? Contact Us

* 必填项

描述

规格

最小/最大工作压力²

-1至10巴（-14.5至150psig）

最小/最大工作温度^{3, 5}

氟橡胶和硅橡胶密封件-10至150°C（14至300°F）
EPR密封件-10至121°C（14至250°F）

蒸汽灭菌³^、⁵

氟橡胶和硅橡胶密封件最高3.7巴/150°C（53psig/300°F）
EPR密封件最高1巴/121°C（14.5至250°F）

构成材质

润湿部件316L不锈钢

滤壳密封件选择^{1, 4}

氟橡胶
硅橡胶
EPR

表面处理

<0.8微米Ra （<32Ra微英寸）

连接

DIN 11851
夹紧器
对头焊接

滤芯相容性⁵

颇尔代码2或代码7单开端

设计规格

设计能力是最大工作压力的4倍。各滤芯采用最大工作压力的1.6倍进行介质静力测试

FBT08和FBT08 3-A系列滤壳标称尺寸，mm（英寸）


代码	滤芯高度	A	B	C-拆卸元件	D-DIN接头	D-夹紧接头	D-对头焊接接头
10	254（10）	928（36.5）	638（25.1）	310（12.2）	476.5（18.8）	476.5（18.8）	420.5（16.6）
20	508（20）	1178（46.4）	888（35.0）	560（22.0）	476.5（18.8）	476.5（18.8）	420.5（16.6）
30	762（30）	1428（56.2）	1138（44.8）	810（31.9）	476.5（18.8）	476.5（18.8）	420.5（16.6）
40	1016（40）	1678（66.1）	1388（54.6）	1060（41.7）	476.5（18.8）	476.5（18.8）	420.5（16.6）

有关特定尺寸，请联系颇尔。

FBT08标准滤壳，例如部件编号FBT08*G47H4

FBT08 3-A Housing - Part No. FBT08*G47H4

FBT08 3-A系列滤壳，例如部件编号FBT08G47H43A*

典型水流量/压降特征⁶

FBT Series Filter Housings - 8 Round Typical Water Flow / Pressure Drop Characteristics

体积和重量


代码	体积L（美国加仑）	重量千克（磅）
10	17.3（4.6）	39（86）
20	31.3 (8.3	44（97）
30	45.3 (12.0)	49 (108)
40	59.3 (15.7)	54 (119)

¹请联系颇尔公司，确认产品是否符合国家食品接触用途相关法律法规和/或当地管控要求。
²最大额定工作压力仅为壳体额定压力。安全工作温度和压力取决于所用滤芯和密封。更多详情，请联系颇尔。
³有关0°C (32°F)以下液体的应用，请联系颇尔。
⁴了解当地压力容器规范要求。
⁵其它使用指南，请参考颇尔食品和饮料滤芯文献

类型

滤壳

应用

通用F&B、来水、预澄清、澄清、终滤、来水、检修介质过滤、澄清、通用F&B、来水、预澄清、澄清、终滤、来水、检修介质过滤、澄清、通用F&B、来水、预澄清、澄清、终滤、来水、检修介质过滤、澄清、通用F&B、通用F&B、终滤/微生物稳定、预滤

订购信息

本信息是部件编号结构和可选择项的指示说明。有关特定选项，请联系颇尔。

部件编号示例：FBT 08 1G NW50 H4 （参见下表中的粗体参考）

部件编号：FBT 08 <表1中的滤芯高度代码> G <表2中的进口/出口代码><表3中的滤壳密封件选项> <表4中的滤壳设计代码>

表1-滤芯高度


代码	滤芯高度
1	254mm（10英寸）
2	508mm（20英寸）
3	762mm（30英寸）
4	1016mm（40英寸）

表2-进口/出口


代码	进口/出口	通气口	排液口
NW80	NW80 DIN 11851	NW25 DIN 11851	NW25 DIN 11851
47	3"夹紧器	1"夹紧器	1"夹紧器
99	76.2 x 1.6对头焊接	25.4 x 1.6对头焊接	12.7 x 1.6对头焊接

表3-滤壳密封件


代码	滤壳密封件选择
H	氟橡胶
H4	硅橡胶
J	EPR

表4-滤壳设计


代码	滤芯设计
空白	标准版
3A	3-A系列

注：具有夹紧器和对头焊接接头选项的滤壳可用于标准和3-A系列设计。使用DIN接头的滤壳仅用于标准设计。

备件


描述	数量	材料	部件编号
杯部密封件^[2]	1	H	ORHPW-684
杯部密封件^[2]	1	H4	ORH4PW-684
杯部密封件^[2]	1	J	ORJPW-684
3"夹子密封件^[4]	2	H	LS00108
3"夹子密封件^[4]	2	H4	LS00102
3"夹子密封件^[4]	2	J	LS00103
固定板^[3]	1	316L不锈钢	ACS0974AM
杯夹（标配）^[1]	1	304不锈钢	ACS0972DM
杯夹^[1] （3-A系列）	1	304不锈钢	ACS0977DS
3" V形夹^[5] （标配和3-A系列）	2	304不锈钢	ACS0973DM

可选配件

FBT Series Filter Housings Optional Accessories

图示配件如DIN 11851选项所示。


描述	接头^†	密封材料	部件编号	接头^†	密封材料	部件编号
通气组件-表	NW25 （DIN 11851）	H H4 J	ACS0949AM ACS0950AU ACS0951AM	1"夹紧器	H H4 J	ACS0958AM ACS0959AU ACS0960AM
通气组件-Stäubli* -通气阀	NW25 （DIN 11851）	H H4 J	ACS0952AM ACS0953AU ACS0954AM	1"夹紧器	H H4 J	ACS0961AM ACS0962AU ACS0963AM
通气组件-Stäubli^*通气三通	NW25 （DIN 11851）	H H4 J	ACS0946AM ACS0947AU ACS0948AM	1"夹紧器	H H4 J	ACS0955AM ACS0956AU ACS0957AM
排液组件-软管阀（每个滤壳需要2个）	NW25 （DIN 11851）	H H4 J	ACS0981CM ACS0982CU ACS0983CX	1"夹紧器	H H4 J	ACS0978CM ACS0979CU ACS0980CX

^†连接组件使用DIN 11851连接型或夹紧器型，请合理选择。密封材料选项为H（氟橡胶）、H4（硅橡胶）和J（EPR）
